Descrizione

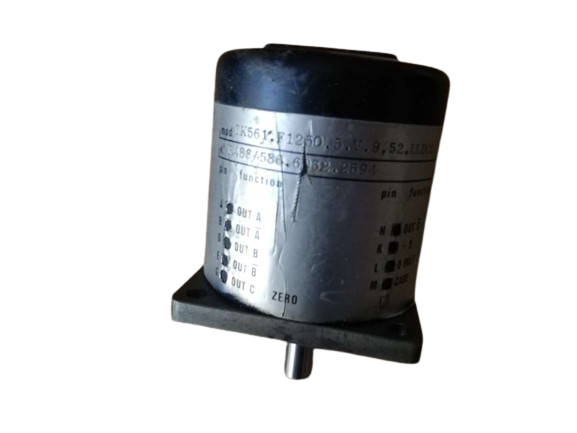

TK561.F.1250.5.V.9,52.L.LDC0 è un encoder incrementale Tekel della serie TK561, progettato per applicazioni industriali che richiedono precisione, durata meccanica e un’elevata frequenza di uscita. Questo modello usato è stato testato e risulta pienamente funzionante.
Specifiche Tecniche
Modello e montaggio
- Serie TK561 con conteggio bidirezionale e impulso di zero
- Montaggio F tramite flangia quadra
- Risoluzione: 1250 impulsi/giro
Prestazioni elettriche
- Alimentazione: 5 Vcc ±5%
- Frequenza di uscita: da 0 a 300 kHz
- Circuito di uscita: Line Driver RS422 (26LS31)
- Connessione elettrica: connettore circolare militare radiale a 10 poli
- Assorbimento senza carico: 150 mA max.
Caratteristiche meccaniche
- Albero in acciaio inox, diametro Ø 9,52 mm
- Carico ammissibile sull’albero: 200 N assiali e 200 N radiali
- Numero giri ammessi: 12.000 RPM per brevi periodi, 6.000 RPM in funzionamento continuo e 2.000 RPM per versioni con asse
- stagno
- Coppia di avviamento a 25°C: 0,025 Nm (0,040 Nm con asse stagno)
- Momento di inerzia del rotore: 40 g·cm²
- Vita minima dei cuscinetti: ≥ 5 × 10⁹ giri
- Dimensioni meccaniche disponibili nei disegni del costruttore
Caratteristiche ambientali
- Temperatura di esercizio: -10°C ÷ +70°C
- Temperatura di stoccaggio: -30°C ÷ +85°C
- Umidità relativa ammessa: fino al 98% senza condensazione
- Resistenza alle vibrazioni: 10 g (10–2000 Hz)
- Shock meccanico: 20 g per 11 ms
Materiali costruttivi
- Corpo in alluminio anticorodal
- Custodia in alluminio verniciato con trattamento termico a 180°C
L’encoder Tekel TK561 è ideale per macchine utensili, robotica, automazione industriale e sistemi di posizionamento dove sono richiesti precisione e stabilità del segnale anche ad alte velocità.
