Descrizione

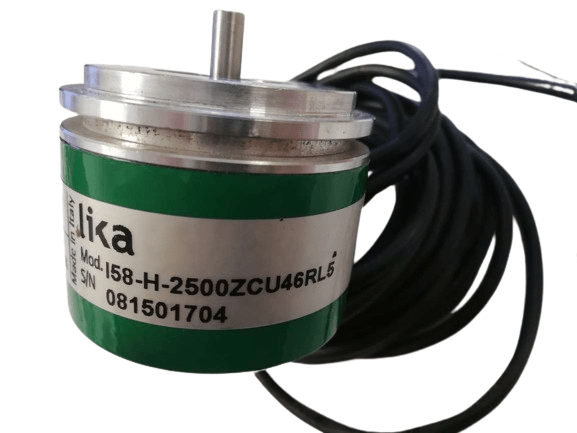

I58-H-2500ZCU46RL5 è un encoder incrementale ottico Lika della serie I58, progettato per applicazioni industriali che richiedono precisione, robustezza e un’elevata risoluzione di conteggio. Questo modello usato è stato testato e risulta perfettamente funzionante.
Specifiche Tecniche
Caratteristiche elettriche
- Circuito di uscita: PP/LD universale
- Alimentazione: da +5V a +30V
- Segnali di uscita: AB0 / AB0
- Risoluzione: 2500 impulsi/giro (PPR)
- Sistema di connessione: uscita a cavo
- Lunghezza del cavo: 5 metri
- Posizione uscita cavo: radiale
Caratteristiche meccaniche
- Diametro albero: Ø 6 mm
- Materiale albero: acciaio inox non magnetico (UNI EN 4305)
- Carico massimo sull’albero: 100 N (assiale e radiale)
- Velocità di rotazione: 6000 rpm tipici, 12000 rpm per brevi periodi
- Coppia di avviamento a 20°C: 0,15 Ncm
- Durata cuscinetti: ≥ 400 × 10⁶ giri (fino a 10⁹ giri con carico ≤ 20 N)
- Dimensioni: consultare disegno tecnico
Materiali e costruzione
- Flangia: anticorodal UNI EN AW-6082
- Corpo: anticorodal UNI EN AW-6082
- Cuscinetti: classe ABEC 5
- Albero: acciaio inox non-magnetico
Caratteristiche ambientali
- Range operativo: -25°C ÷ +85°C (-13°F ÷ +185°F)
- Range di stoccaggio: -25°C ÷ +85°C
- Protezione: IP64
- Resistenza agli urti: 250 g per 6 ms (CEI EN 60068-2-27)
- Resistenza alle vibrazioni: 10 g, 5–2000 Hz (CEI EN 60068-2-6)
- Umidità: 98% senza condensazione
Questo encoder Lika è ideale per sistemi di automazione, macchine utensili, robotica e applicazioni ad alta precisione dove sono richiesti affidabilità, velocità di risposta e stabilità del segnale anche in condizioni ambientali impegnative.
